杰微MINIX 785G-SP128MB主板整体外观
这款产品的规格与之前杰微推出的MINI 780G类似，但芯片组改用高清解码能力更为出色的785G+SB710平台，相信这款MINI 785G主板定会成为高清HTPC用户们的宠儿。
杰微 MINI-785G-SP128M主板 规格 | |
CPU插槽类型 | Socket AM2+ |
主板芯片组 | AMD 785G+SB710芯片组 |
主板结构 | Mini-ITX结构 |
内存插槽数量 | 2条DDRII SODIMM插槽 |
支持内存规格 | DDRII 667/800/1066MHz |
扩展插槽 | 1 x PCI-Express x16插槽 |
显示芯片 | 集成ATI Radeon HD4200显示核心 |
板载声卡 | 集成Realtek ALC885音效芯片 |
背部I/O接口 | HDMI、DVI、VGA输出，eSATA,光纤接口，USB2.0 |
其他特点 | 板载128M DDR2显存颗粒 |
产品附件 | 说明书，驱动光盘，IDE/SATA数据线，挡板 |
相信定有不少HTPC爱好者们对它很感兴趣吧，今天我们天极网华南评测室就收到来自杰微的这款主板，虽然它看起来身材小巧，但整体做工、用料以及功能设计绝对不会比大板来的差。
杰微MINIX 785G-SP128MB主板基于特殊Mini-ITX板型设计，造型非常小巧，依旧保留了785G芯片组的所有功能，当然UVD2.0高清解码引擎也包括在内，全视频输出以及数字音频接口满足高清需求，非常适合组建HTPC平台的用户。
主板长宽尺寸仅为17x17CM
主板背面的高品质封闭电感
供电方面，主板配备了大量的高品质全固态电容，供电部分搭载独立散热片加强散热效果，进一步提升平台的稳定性以及使用寿命。由于受到板型设计的限制，主板背部也分布了很多电器元件，从上图可以看到三颗高品质的封闭电感，充分利用主板的剩余空间，同时也展现了杰微科技出色的产品设计功底。
强悍的主板供电每项配备3个MOS管
主板配备的高品质固态电容
杰微MINIX 785G-SP128MB主板标牌
主板背部密密麻麻的电器元件
DDR2规格的笔记本内存插槽
需要提醒大家注意下，为了最大幅度节约空间采用笔记本内存插槽，提供了2条DDR2内存规格插槽最高支持4GB容量，性能上与普通台式机内存并没有太大区别，用户完全不用担心性能上会受到什么影响。
磁盘接口部分，主板提供了4个SATA 3.0Gbps接口，支持组建RAID 0/1/0+1等方式的磁盘列阵，此外主板还配备了1个IDE接口，方便用户使用IDE接口的设备，不过接口部分显得非常紧凑安装时候需要注意。
SATA磁盘和IDE接口一应俱全
主板为南、北桥芯片配备的铝制散热片
杰微MINIX 785G-SP128MB主板的南北桥芯片通过一块散热片来辅助散热，在测试使用过程中笔者发现这个散热片的温度非常高，建议用户购买大尺寸的CPU散热风扇以辅助南北桥散热。
主板基于785G+SB710芯片组规格
南北桥芯片：785G芯片(左) SB710芯片(右)
杰微MINIX 785G-SP128MB主板基于AMD 785G+SB710芯片组，南桥芯片组集成Radeon HD 4200显示核心，具备16个流处理单元、支持DirectX 10.1特效、以及UVD2高清解码技术，显示核心默认频率为500MHz，板载128MB三星DDR2显存颗粒以提升显示性能。

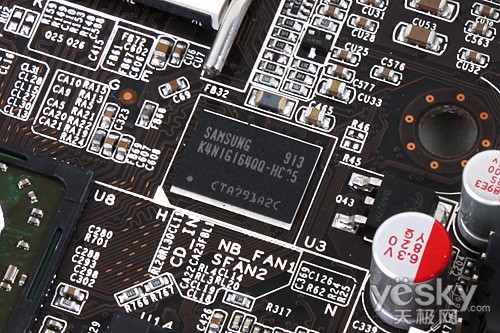

板载三星128MB DDR2显存颗粒
主板上的其它控制、输出芯片
虽然主板基于Mini-ITX板型设计，不过主板依然为用户提供了1条PCI-E显卡插槽，不过这根插槽最高带宽仅为X4规格，即便使用独立显卡扩展性能上也会受到较大的影响。
麻雀虽小 I/O接口一应俱全
I/O接口方面，主板配备了丰富的输出接口：PS/2(键盘)、光纤和同轴S/PDIF、六个USB 2.0、VGA、DVI、HDMI、eSATA、RJ-45网口、六个音频输出口，完全能够满足用户搭建高清平台的需求，真可谓麻雀虽小五脏俱全!
测试平台介绍
测试平台详情 | |
处理器 | PhenomII X2 550 3.1GHz |
主板 | 杰微 JW785GMT主板 |
内存 | OCZ2VU8004GK |
显卡 | 均为主板集成 |
硬盘 | 西部数据 1TB 绿盘 |
散热器 | 超频三 红海至尊版 |
电源 | 伟训 COUGAR劲能500W |
操作系统 | Windows7 Ultimate 32bit |
测试项目 | Super Pi科学运算 |
测试说明：
为了更清晰的展示这款MINI主板的性能，本次测试加入ATX规格的JW785GMT主板进行对比，为了保证测试的公平性和准确性。处理器均采用了AMD双核X2 550测试，内存均为DDR2-800MHz规格，采用微软最新的windows 7操作系统，芯片组及显卡驱动均采用相同版本以减少差异。

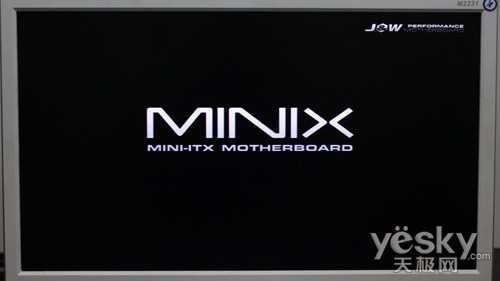

主板开机启动画面
测试项目主板包括Super Pi、国际象棋、CineBench R10、3DMark 06、3DMark Vantage基准测试，且加入游戏测试《极品飞车13》以及高清解码、满载功耗对比测试，接下来将测试杰微MINIX 785G-SP128MB主板各方面的性能表现.
杰微MINIX 785G-SP128MB主板居然提供了丰富的BIOS设定选项，当然OC超频、ACC等功能也是必不可少的，喜欢DIY的玩家还可以动手定制最合适的设置。

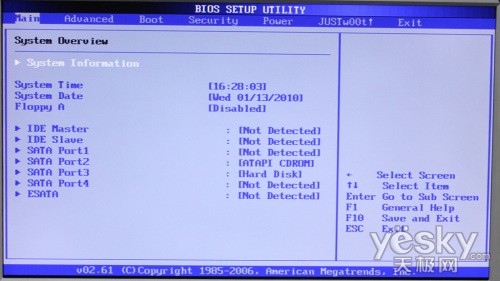

主板BIOS使用的是AMI界面

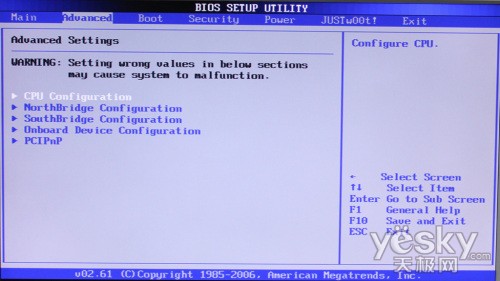

CPU、南北桥芯片高级选项

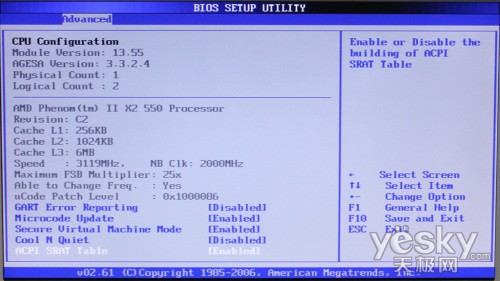

处理器状态及高级功能设定

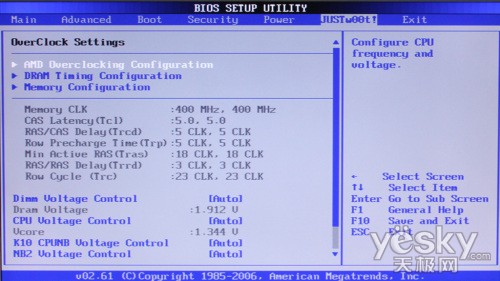

丰富的OverClock超频菜单

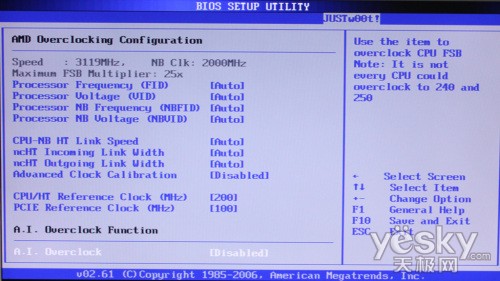

CPU频率、HT总线设定等功能

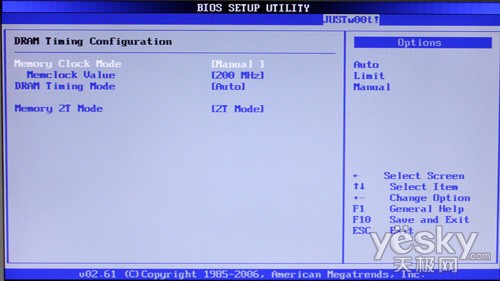

内存参数菜单 设定内存频率、时序
测试处理器为PhenomII X2 550，双核心设计其默认主频高达3.1GHz，主板BIOS版本为最新的2009/11/09版，默认状态下进系统后的参数信息如下图：

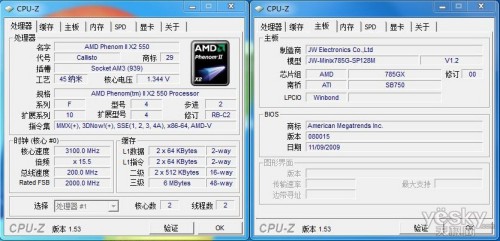

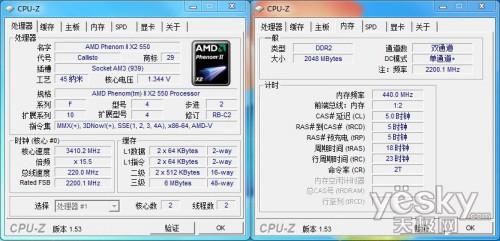

处理器、主板CPU-Z信息(点击查看大图)

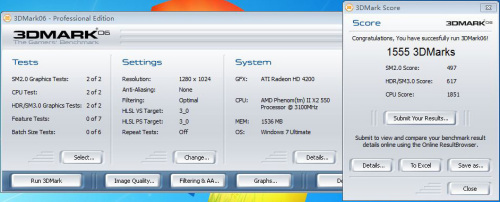

3DMark 06默认测试得分为1555 (点击查看大图)
下面以表格的形式为大家展示下这两款主板测试的对比结果：
测试软件项目 | 杰微 MINI-785G主板 | 杰微 JW785GMT主板 |
Super Pi/1M | 28.45s | 28.37s |
Fritz Chess | 3517 | 3498 |
CineBench R10 | 2534 | 2547 |
3DMark 06(总分) | 1555 | 1498 |
《极品飞车13》 | 21FPS | 20FPS |
《街头争霸4》 | 41.9FPS | 42.3FPS |
高清解码CPU占用率 | 8%~11% | 7%~11% |
平台待机功耗 | 69W | 54W |
平台满载功耗 | 126W | 108W |
从测试成绩来看，无论是基准软件测试还是游戏性能测试中，杰微MINI 785G主板性能与JW785GMT没有很大差距，毕竟这两款主板的显示核心频率均为500MHz，杰微MINI-785G主板虽然外观小巧但性能基本不受板型尺寸的影响，功耗方面杰微MINI-785G主板还要更胜一筹。
主板BIOS中自带A.I.Overclocl Function功能，内置外频可选范围：210MHz~250MHz，笔者将外频设定为220MHz后不进行任何设置，保持BIOS后重启成功进入系统，小板也照样能超频哦!

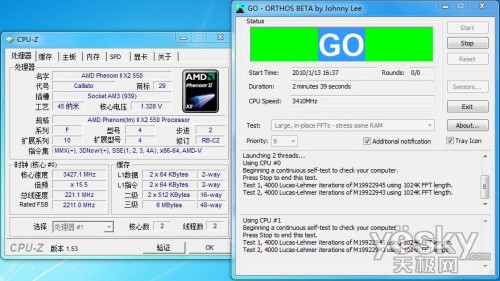

外频设为220MHz 主频提升到3.4GHz
ORTHOS烤机测试也顺利通过
最终主频成功提升到3.4GHz并通过ORTHOS烤机软件测试，可见这款主板的超频能力还是不错的，不过由于受到供电能力的限制，主板BIOS中选项中CPU电压可调范围为1.000V~1.55-V，不过建议普通玩家还是不要超频为好，毕竟这样的MINI主板还是以稳定为设计初衷。
编辑点评：
作为全球首款MINI-ITX板型785G主板，杰微MINIX 785G-SP128MB带给用户的是更加小巧的高清解决方案设计，用“麻雀虽小，五脏俱全”来形容这款主板一点也不过分。独特的外观设计加上全固态电容的用料，提供两条双通道DDR2内存插槽，UVD2.0高清解码引擎、全规格视频输出接口、数字音频接口、128M独立显存颗粒等应有尽有。
由于产品设计上的复杂程度非常高，主板的售价自然也不会低，目前这款产品国内已经上市售价大概在1388元左右，这个价格应该是785G芯片组主板最昂贵的啦，不过全球也仅有杰微能够推出这样一款小巧而功能齐全的785G主板，所以产品售价高点也并不为过，感兴趣的高清发烧玩家可以考虑下。
